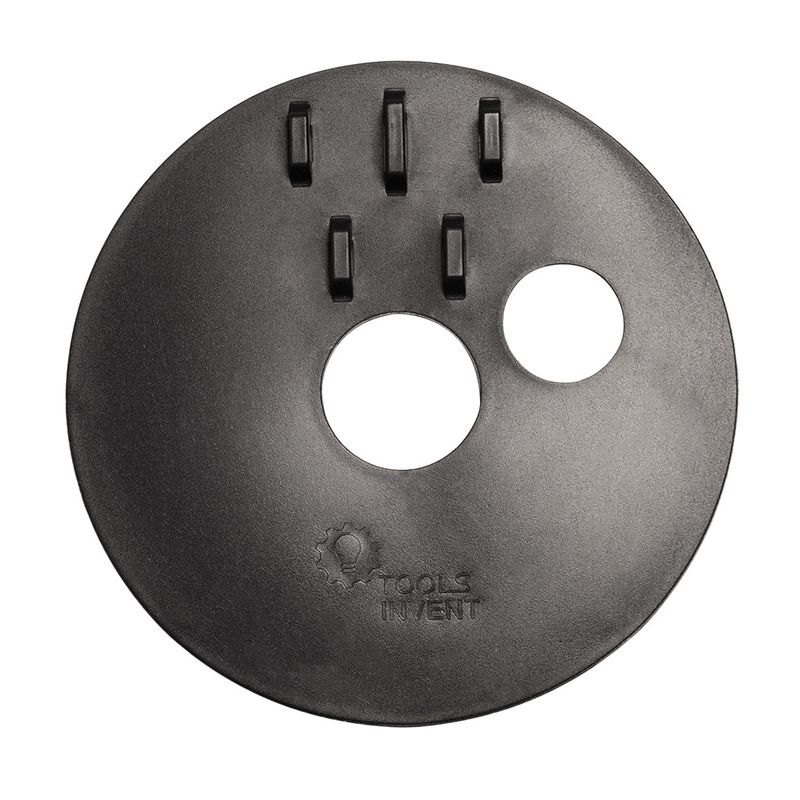

SMART FESTEPLATE
Elnr. 1300722
Smart Festeplate er et norskutviklet produkt som løser utfordringer med festing av de fleste branndetektorer i himlingsplater og andre typer takplater. Samtidig sikres strekkavlasting av rør og kabel. Enkelt og greit.
Smart Festeplate kommer også i esker av 25 stk - Elnr. 1300721.
Egenskaper:
• Størrelse: Ø120 mm, tykkelse 2 mm
• Senterhull Ø28 mm, sidehull Ø22 mm
• Utstyrt med 5 fester til strips for strekkavlasting av rør og kabler
• Tiltrekkingsmoment: Maks 0,17 Nm i myke himlingsplater
• Uttrekkskraft: 10 kg per skrue
Materiale: Polyethylene PE-HD R I 007 BLACK.
Miljø: Produsert i 100 % resirkulert plast, lokalt i Agder
Design: Norsk design, designbeskyttet
Følg monteringsveiledning.
Monteringsveileding:
For best resultat anbefaler vi å montere utstyr før himlingsplaten settes på plass i himlingsprofilen.
• Hold Smart Festeplate på oversiden av himlingsplaten og delen til branndetektoren som skal festes på undersiden.
• Skru til med et moment på maks 0,17 Nm på myke himlingsplater. Bruk momentverktøy om mulig for å unngå overstramming.
• Viktig at himlingplaten ikke blir komprimert mellom Smart Festeplate og utstyret du monterer. Det kan forringe takplatens egenskaper.
• Skrus det for hardt til blir det «nedtrekk» i himlingsplaten og Smart Festeplate vil bli utsatt for uheldig spenn.
Smart Festeplate er produsert i Polyethylene - PE HD som er en fleksibel plast.
Følg også alltid monteringsveiledning som følger med branndetektoren.
"På nye Hammerfest sykehus bruker vi Smart festeplate. Disse er også benyttet tidligere på andre prosjekter, med god suksess. Vi bruker smarte festeplater primært til branndetektorer og slike små ting i himlingene. Vi anbefaler disse på det sterkeste!"
-Svein Arne Eriksen, Prosjektleder, Gagama Elektro AS-
Montering vist på den aller første versjonen vi hadde av Smart Festeplate:
Monteringsveiledning
For best resultat anbefaler vi å montere utstyr før himlingsplaten settes på plass i himlingsprofilen.
• Hold Smart Festeplate på oversiden av himlingsplaten og delen til branndetektoren som skal festes på undersiden.
• Skru til med et moment på maks 0,17 Nm på myke himlingsplater. Bruk momentverktøy om mulig for å unngå overstramming.
• Viktig at himlingplaten ikke blir komprimert mellom Smart Festeplate og utstyret du monterer. Det kan forringe takplatens egenskaper.
• Skrus det for hardt til blir det «nedtrekk» i himlingsplaten og Smart Festeplate vil bli utsatt for uheldig spenn.
Smart Festeplate er produsert i Polyethylene - PE HD som er en fleksibel plast.
Følg også alltid monteringsveiledning som følger med branndetektoren.
